外加電流陰極保護數控高頻恒電位儀是當前陰極保護領域的主流高端電源設備，以IGBT 高頻開關 數字控制為核心，實現高效、精準、智能、遠程的外加電流陰極保護控制，是傳統可控硅 / 磁飽和設備的升級換代產品。

一、核心工作原理（數字 高頻雙核心）

1.電能轉換（高頻開關）

1.市電→輸入整流濾波→高頻逆變（IGBT，35kHz ）→高頻方波→高頻變壓器降壓→輸出整流濾波→穩定直流輸出。

2.取消工頻變壓器，效率≥90%，較傳統設備節能 30%~50%。

2.控制邏輯（數字閉環）

1.參比電極實時采集電位→數字信號處理→與設定值（如 - 0.85~-1.2V vs CSE）比較→DSP/ARM 高速運算→調節 IGBT 占空比→動態修正輸出電流 / 電壓。

2.電位精度 ±5mV（高端 ±1mV），響應時間 < 0.1s，抗干擾與穩定性極強。

3.IR 降補償（斷電電位控制）

1.內置斷電法測量模塊，自動采集瞬間斷電電位，消除土壤 / 海水電阻壓降，獲取真實保護電位，解決雜散電流干擾難題。

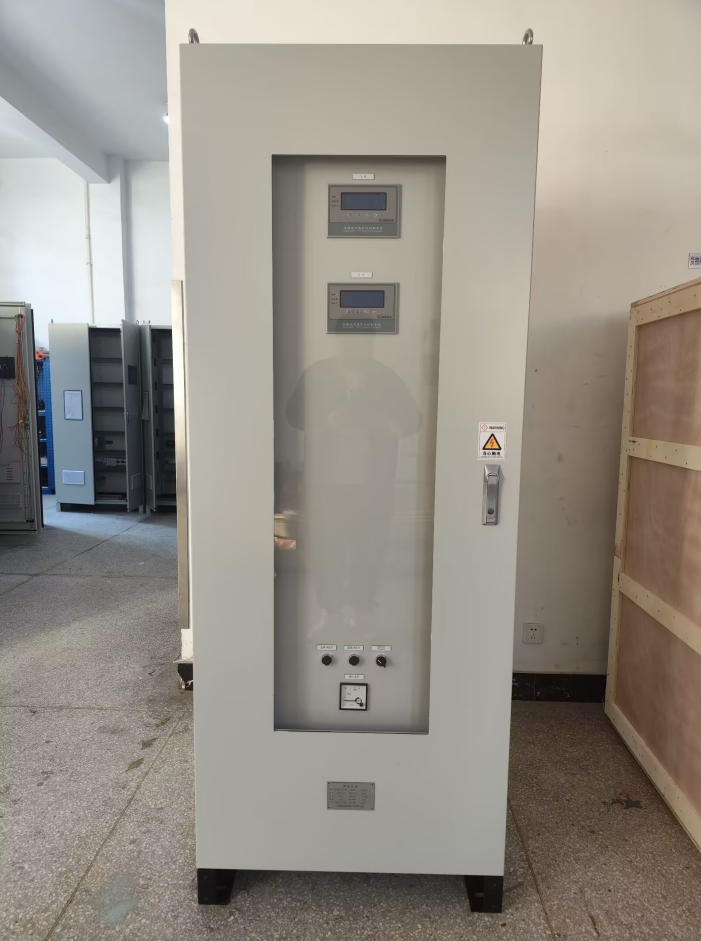

二、核心結構（模塊化 智能化）

· 主功率單元：IGBT 逆變模塊、高頻變壓器、輸出整流濾波（體積小、重量輕，約為傳統設備 1/5）。

· 數字控制單元：DSP/ARM 主控、PID 算法、多模式切換、IR 降補償、故障診斷。

· 人機交互：中文液晶顯示、參數設置、運行 / 故障狀態、歷史數據存儲。

· 通信接口：RS485、以太網、4G/GPRS，支持遠程監控與 SCADA 接入。

· 保護系統：過壓 / 過流 / 短路 / 過熱 / 防雷、參比斷線 / 陽極故障報警。

三、核心功能與模式

1. 多工作模式

O 恒電位模式（默認）：精準鎖定保護電位，抑制腐蝕。

O 恒電流模式：參比失效 / 涂層破損時自動切換，保障保護不中斷。

O 恒槽壓 / 斷電電位模式：高級功能，消除 IR 降，適配雜散電流干擾場景。

O 間歇 / 脈沖模式：節能運行，延長陽極壽命。

2.智能運維

O 故障自診斷（過壓 / 過流 / 參比斷線 / 陽極故障），聲光 遠程報警。

o數據記錄（≥1 年），支持歷史曲線與報表導出。

o遠程參數修改、啟停控制，實現無人值守。

四、典型應用場景

· 長輸油氣管道、城市燃水管網（尤其受地鐵 / 雜散電流干擾段）。

· 大型儲罐罐底、海上平臺、碼頭鋼樁、船舶壓載艙。

· 電廠凝汽器、化工設備、海水冷卻系統。

· 要求高精度、節能、遠程監控的新建 / 改造項目。

五、選型與運維要點

· 選型：按保護對象面積、介質電阻率、陽極數量確定輸出電流 / 電壓（常見：0~50A/0~50V、0~100A/0~100V）。

· 安裝：戶外型 IP54/IP65，壁掛 / 立式 / 柜式，通風散熱良好。

· 運維：定期校驗參比電極、檢查陽極接地電阻、清潔散熱、備份參數、遠程巡檢。

六、與傳統設備的核心差異總結

· 數控高頻：高效、精準、智能、遠程、節能、體積小，適合現代大型 / 復雜防腐工程。

· 傳統可控硅：成本低、成熟，但效率低、體積大、精度差、無智能，逐步被替代。
