長輸油氣管道、集輸管線、城市燃氣管線專用
一、什么是組合恒電位儀
組合式 = 多回路、多輸出、多段管線共用一臺主機不是單路,是一臺帶多路陽極輸出,同時保護多條管線、多個管段、多個測試樁。
· 長輸油氣管道
· 油田集輸管線
· 多管同溝敷設
· 站場進出站多管線設計的一體化、集中式陰極保護電源。
二、核心特點(油氣管道專用)
1.多路組合輸出(最關鍵)
o臺主機 → 帶 2 路 / 4 路 / 6 路 / 8 路陽極
o每路獨立控制、獨立電流、獨立保護
o同時保護多條管線、不同方向、不同陽極地床
2.數控高頻 空冷
oIGBT 高頻開關,效率≥90%
o體積小、節能、紋波小
o空冷散熱,適合野外站場
3.高精度、抗干擾
o電位精度 ±5mV
o適應地鐵、高鐵、高壓線雜散電流干擾區
4.集中管理、無人值守
o一臺柜管理全站管線保護
o減少占地、減少維護、降低成本
5.完善報警與保護
o每路獨立:陽極開路、短路、過流
o參比斷線、過壓、過熱、防雷
o聲光報警 遠程上傳
6.遠程監控o4G / Ethernet / RS485
o接入 SCADA、管道調控中心
三、典型系統結構

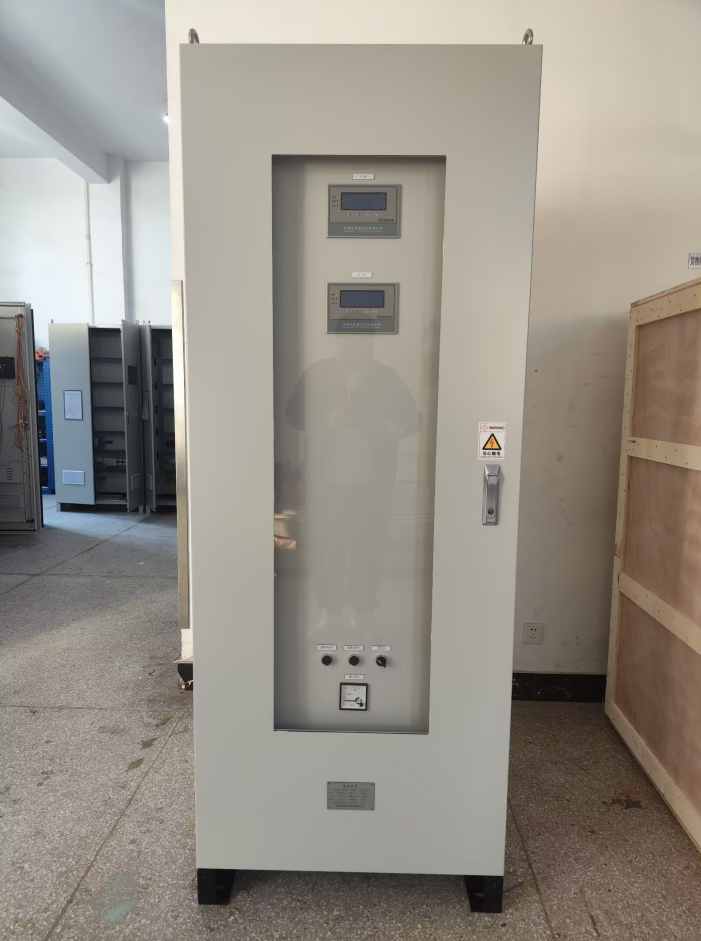

·主機:組合式高頻恒電位儀
·多路陽極輸出 → 多個深井陽極 / 淺埋陽極地床
·共用參比電極 / 多路參比
·多路陰極輸出 → 多條管線測試樁
·集中控制柜:顯示、操作、通訊一體化
四、典型技術參數(管道行業通用)
· 輸入:AC220V / AC380V
· 輸出:2/4/6/8 路陽極獨立輸出
· 單路電流:5A/10A/20A/30A
· 輸出電壓:0~30V / 0~50V
· 控制方式:全數字高頻 IGBT
· 控制精度:≤±5mV
· 冷卻方式:空冷
· 防護等級:IP54 戶外型
· 環境:-40℃~ 70℃,野外長期運行
五、和普通單路恒電位儀的區別
· 普通:一臺保護一條管線
· 組合式:一臺保護多條管線
·占地更少、布線更簡單、維護更方便
·適合站場、閥室、多管同溝場景
|
