鋅帶陽極固態去耦合器是將犧牲陽極（鋅帶/鋅陽極）與固態去耦合器（SSD）集成在同一裝置/同一系統中的復合型排流防護設備，專門用于解決埋地金屬管道（尤其燃氣、油氣、市政管網）在交流干擾、雜散電流、陰極保護流失并存場景下的腐蝕與安全問題。

一、核心組成與工作邏輯

·鋅帶陽極（鋅陽極）：犧牲陽極材料，提供輔助陰極保護電流，同時降低接地系統電阻、優化泄流通道；

·固態去耦合器（SSD）：核心排流器件，阻直流、通交流/浪涌，實現安全泄放；

·連接與封裝結構：一體化接線、防腐密封，適配埋地安裝。

工作原理（雙功能協同）

1.常態：陰極保護 直流隔離

oSSD 呈高阻態，阻斷陰極保護直流流失，保證管道主保護系統穩定；

o鋅帶陽極提供微弱輔助保護電流，補充管道局部保護，同時優化接地阻抗。

2.干擾時：交流 / 雜散 / 浪涌泄放

o管道感應交流、軌道雜散電流、雷電流超過SSD導通閾值，快速低阻導通；

o干擾電流通過鋅帶陽極 SSD組成的低阻通道泄放入地，將管道電壓控制在≤4V 安全值；

o鋅帶陽極同時輔助分流，降低 SSD 泄放負荷，提升整體排流效率。

3.干擾消失：自動恢復

oSSD 切回高阻態，回歸直流隔離狀態，不影響主陰極保護系統。

二、典型應用場景

1.電氣化鐵路/地鐵沿線管道軌道回流雜散電流大，鋅帶降低接地電阻，SSD 高效排流，避免管道交流腐蝕與陰極保護失效；

2.高壓輸電線路穿越/鄰近管道工頻交流 雷浪涌雙重干擾，一體化裝置簡化安裝，同時滿足直流隔離與排流需求；

3.強腐蝕/高土壤電阻率區域管道鋅帶輔助降阻，提升 SSD 排流效果，適配鹽堿地、沼澤地等惡劣土壤環境；

4.綜合管廊/市政管網空間有限、干擾復雜，一體化裝置減少設備數量，降低施工與維護成本；

5.絕緣接頭/測試樁處排流保護絕緣接頭不被擊穿，同時實現分段管道的排流與輔助保護。

三、核心選型參數（工程關鍵）

1.電氣參數

o直流阻斷電壓：1.5~2.5V（匹配管道陰極保護電位）；

o漏電流：≤1μA（保證主保護不流失）；

o穩態交流耐受：≥50A（常規）、≥100A（鐵路 / 高壓線）；

o沖擊通流：≥20kA（8/20μs，防雷需求）；

o殘壓：≤±6V（保護管道與設備）。

2.鋅帶陽極參數

o材質：高純鋅（Zn≥99.995%）；

o規格：常用鋅帶寬度 25~50mm、厚度 0.8~2mm，長度按需定制；

o輸出電流：適配管道管徑與土壤電阻率，常規 5~50mA。

3.環境與結構參數

o防護等級：IP67（埋地）、IP68（水下 / 潮間帶）；

o外殼材質：316L 不銹鋼 / 鑄鋁（防腐適配）；

o安裝：直埋式，與管道同深度，焊點全防腐密封。

四、安裝施工關鍵要點

1.安裝位置

o管道與鐵路 / 高壓線交叉點兩側 3~5m、平行段 200~300m 一處；

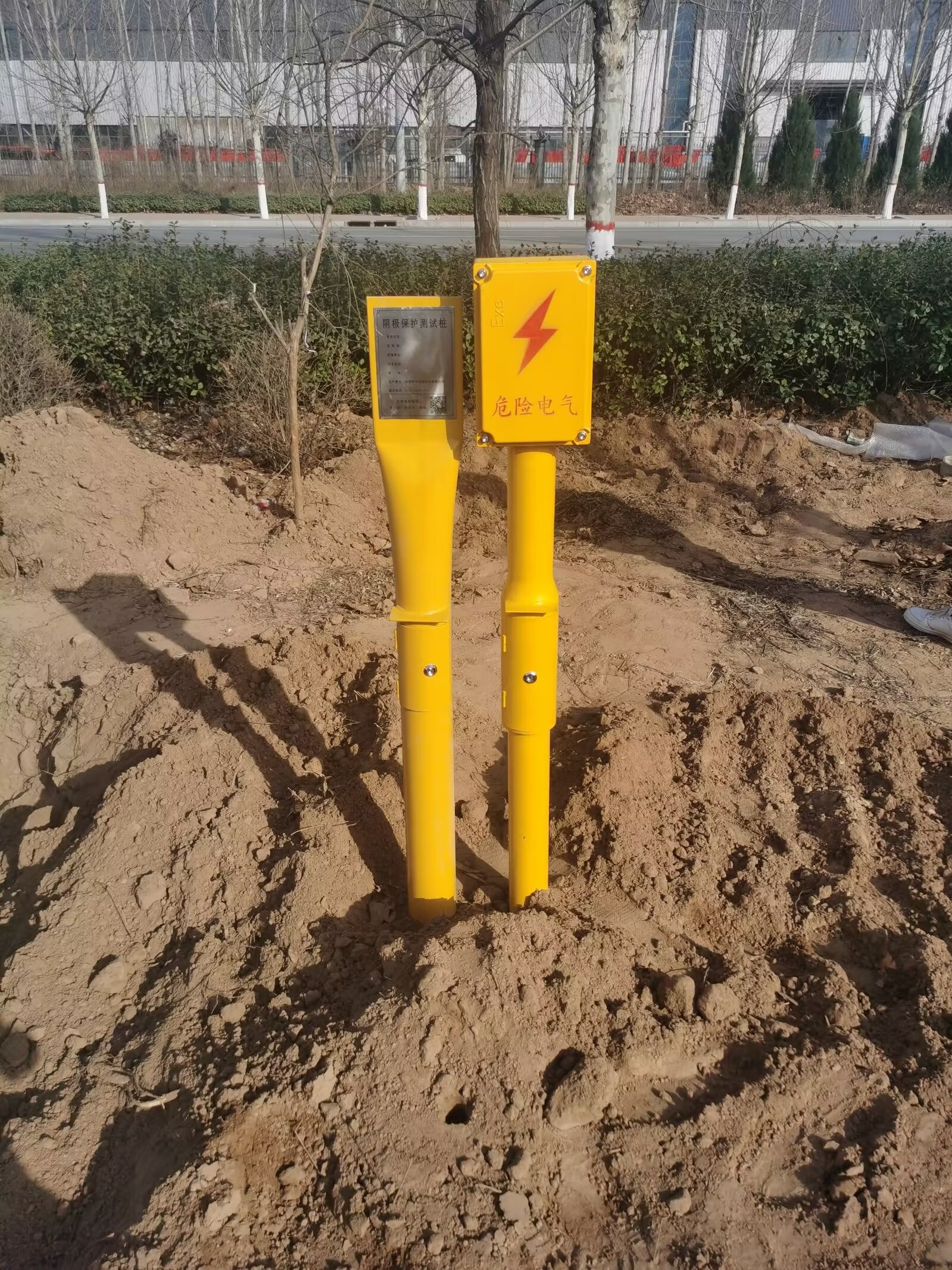

o絕緣接頭、測試樁處優先安裝，便于監測與維護。

2.連接規范

o管道側：鋁熱焊連接測試片，焊點環氧防腐；

o接地側：≥25mm2 銅纜壓接，扭矩 15~20N?m；

o鋅帶：與管道 / 接地極可靠連接，埋地敷設時做機械防護。

3.接地要求

o常規區域接地電阻≤4Ω；強干擾區（鐵路 / 高壓線）≤1Ω；

o鋅帶陽極輔助降阻，無需額外增設大量接地極，降低施工成本。
