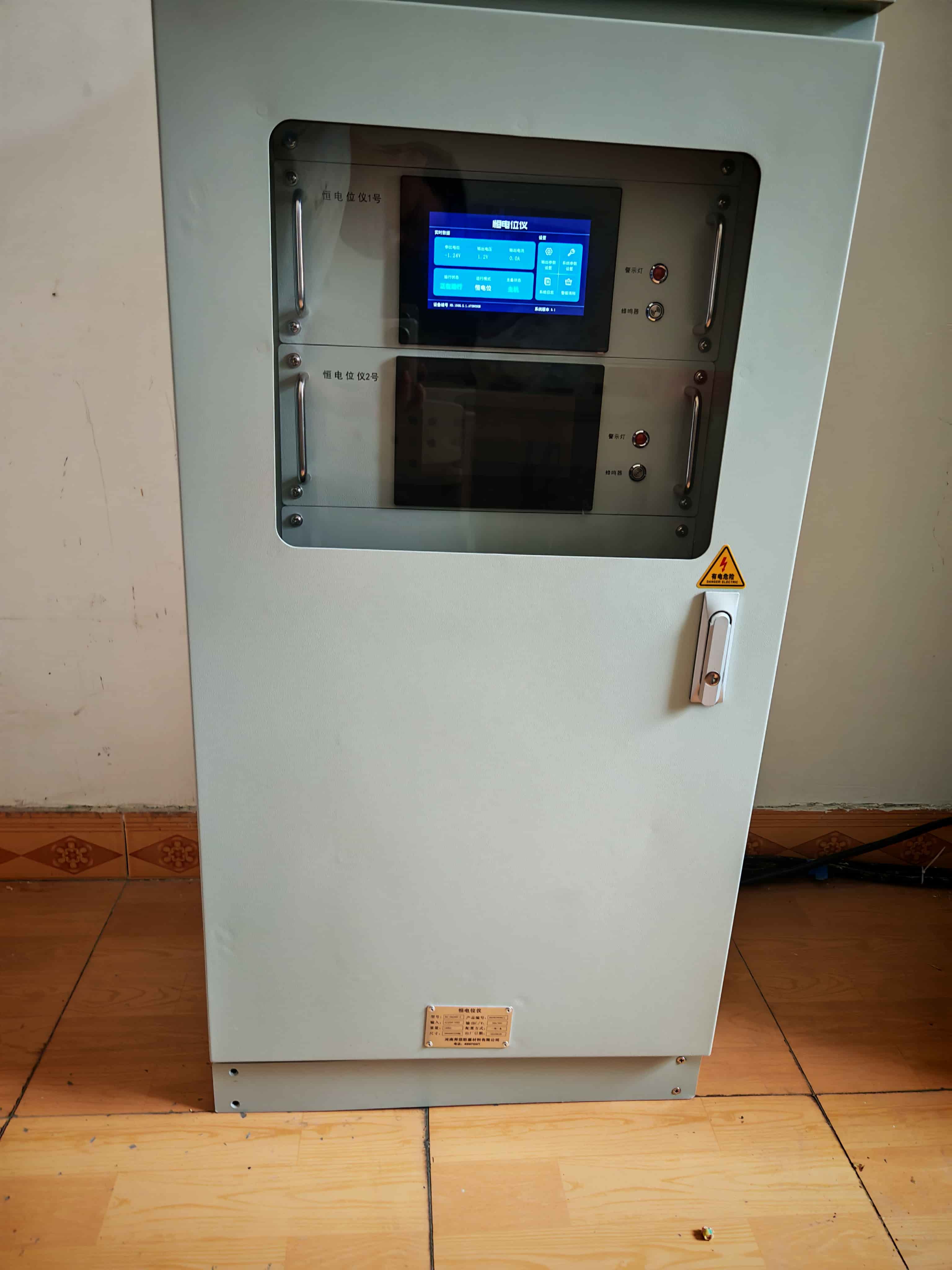

可控硅式陰極保護恒電位儀,也叫晶閘管式恒電位儀,是外加電流陰極保護系統中應用廣泛的一種電源設備,在高頻數控設備普及前,曾是管道、儲罐等設施防腐的主流選擇。它的核心作用的是通過自動調節輸出電流和電壓,讓被保護金屬的電位穩定在設定的安全范圍,從而抑制金屬電化學腐蝕,延長設備使用壽命。
其工作原理并不復雜,首先將市電(220V或380V)通過工頻變壓器降壓,再通過可控硅(晶閘管)進行移相調壓,經過整流處理后輸出穩定的直流電,輸送到輔助陽極,再通過土壤或海水等介質傳遞到被保護金屬,后流回恒電位儀負極,形成完整的保護回路。同時,參比電極會實時采集被保護金屬的電位信號,反饋給控制單元,控制單元對比實測電位與設定電位的差值,調整可控硅的導通角,實現電位的精準恒定。
這種恒電位儀的優勢在于技術成熟、可靠性高,能承受較大功率輸出,成本也相對適中,適配多種復雜工況。不過它也存在一些不足,比如體積較大、重量偏重,輸出紋波略高,效率處于中等水平。目前,它主要應用于老油田、老管線改造,以及對遠程監控、斷電電位測試沒有要求的工廠、儲罐區、碼頭等固定設施,憑借穩定的性能,依然在陰極保護領域占據重要地位。
|
