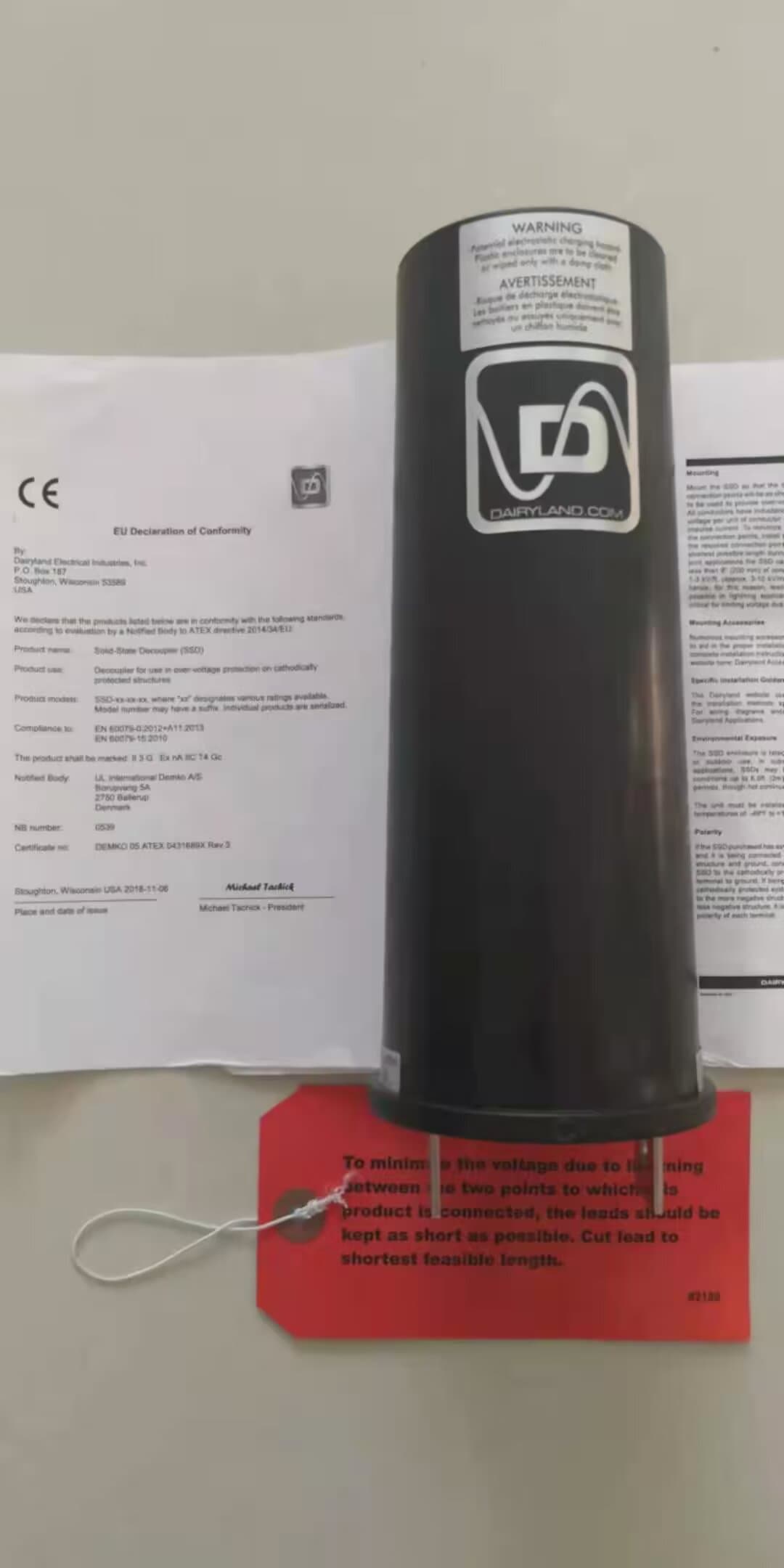

高壓輸電線路與油氣、燃氣管道交叉或并行時，強電磁場會在管道上感應出交流雜散電流，雷擊、線路故障時還會產生瞬態過壓，高壓線路與管道交叉排流固態去耦合器是解決交叉段防護的專用設備。
該設備專為交叉場景設計，核心是 “阻直通交 過壓防護” 機制。在直流工況下，設備呈≥1MΩ 的高阻抗，阻斷陰極保護直流電流流失，確保管道防腐效果；面對 50Hz 工頻及諧波交流干擾時，快速切換為≤50mΩ 的低阻抗通道，高效泄放感應電流，將管道交流干擾電壓降至 1V 以下，消除交流腐蝕隱患。
交叉場景風險更高，設備強化了過壓防護能力，內置 ZnO 壓敏電阻、氣體放電管，響應時間≤25ns，可承受 100kA（8/20μs）雷擊浪涌與 3500A 工頻故障電流沖擊，故障后自動恢復隔離狀態，保障極端工況下管道安全。安裝時，設備負極接管道、正極接接地體，電纜穿絕緣保護管，可戶外支架固定或埋地安裝，適配野外交叉場景。在 110kV、220kV 高壓線與管道交叉段應用中，該設備可將交流干擾電壓從 15V 降至 3V 以下，腐蝕速率降低 80%，有效解決了高壓線路與管道交叉的防護難題，保障兩類基礎設施安全運行。
|
