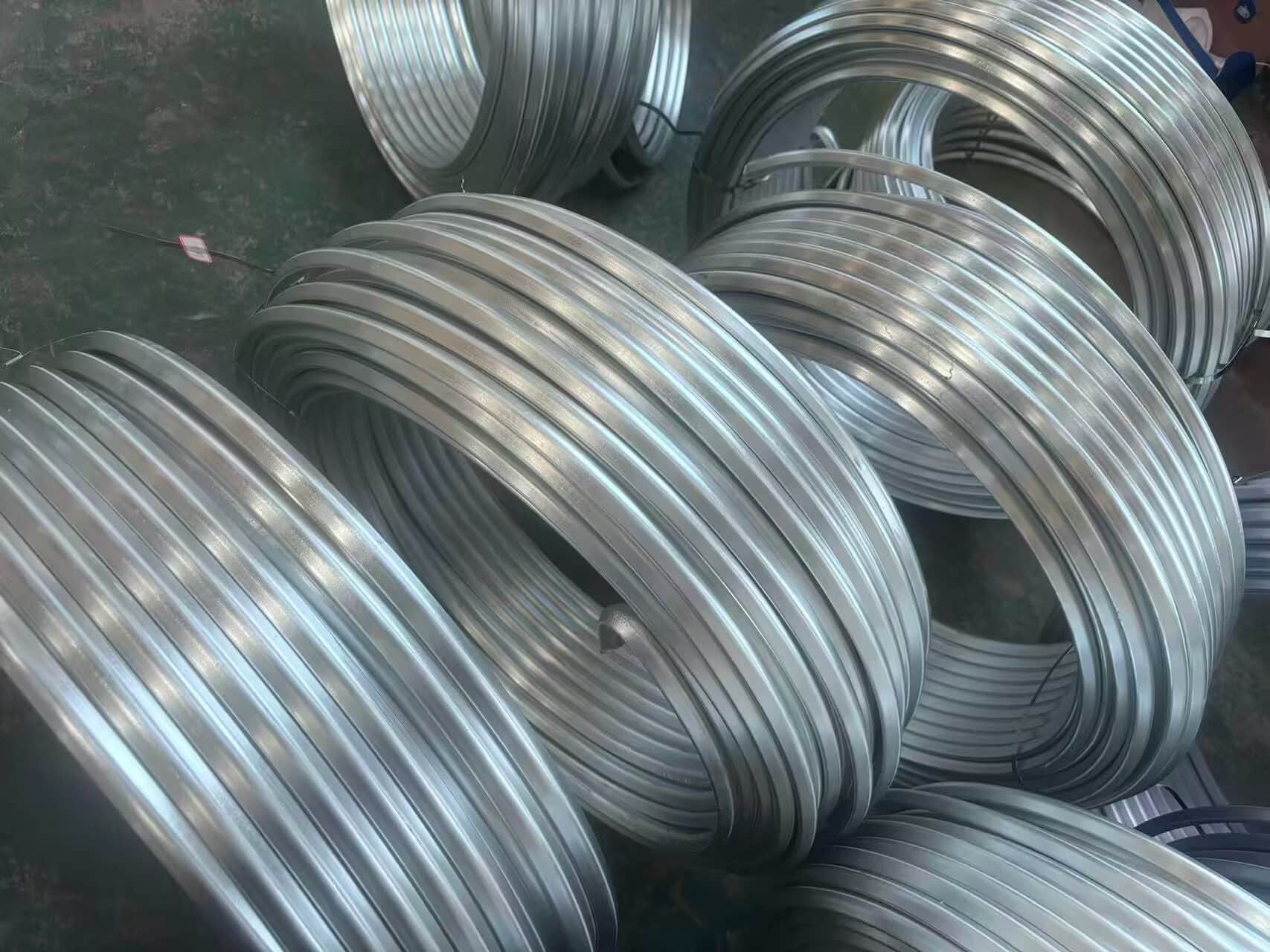

帶狀鋅合金犧牲陽(yáng)極失效是防腐工程常見(jiàn)問(wèn)題，表現(xiàn)為保護(hù)電位不達(dá)標(biāo)、電流輸出不足、局部腐蝕斷裂等，失效原因可歸納為材料、環(huán)境、施工、運(yùn)行四大類，多數(shù)失效可通過(guò)規(guī)范選型與施工避免。

材料質(zhì)量缺陷（根本原因）

1. 成分不達(dá)標(biāo)。未按 GB/T 4950-2021 標(biāo)準(zhǔn)生產(chǎn)，鋅純度＜99.99%，鐵、銅、鉛等雜質(zhì)超標(biāo)（Fe＞0.005%、Cu＞0.005%）。雜質(zhì)會(huì)形成微電池，引發(fā)局部點(diǎn)蝕、穿孔，導(dǎo)致陽(yáng)極提前失效。合金元素鋁、鎘配比失衡（Al＜0.1% 或＞0.5%、Cd＜0.02%），破壞均勻溶解特性，易產(chǎn)生鈍化膜。

2. 加工質(zhì)量差。鑄造過(guò)程存在氣孔、縮孔、夾渣等缺陷，縮減有效導(dǎo)電面積，形成腐蝕通道，加速內(nèi)部侵蝕。內(nèi)置鐵芯偏心、外露、斷裂，導(dǎo)致導(dǎo)電中斷。鋅帶厚度不均、表面裂紋，受力后易斷裂。

3. 假冒偽劣產(chǎn)品。市場(chǎng)上部分劣質(zhì)產(chǎn)品用回收鋅加工，雜質(zhì)含量高，外觀相似但性能極差，正常 5-10 年即失效，遠(yuǎn)低于標(biāo)準(zhǔn)壽命。

環(huán)境條件不適配（主要誘因）

1. 土壤電阻率過(guò)高。鋅陽(yáng)極僅適用于 ρ＜50Ω?m 土壤，ρ＞50Ω?m 時(shí)驅(qū)動(dòng)電壓不足，電流輸出大幅下降，保護(hù)電位無(wú)法達(dá)到 - 0.85V（CSE）下限，失去保護(hù)效果。高阻區(qū)未改用鎂陽(yáng)極，是失效常見(jiàn)原因。

2. 溫度超標(biāo)。環(huán)境溫度長(zhǎng)期＞54℃，鋅合金發(fā)生晶間腐蝕、電位極性反轉(zhuǎn)，陽(yáng)極停止溶解甚至反向加速腐蝕。高溫管道、地?zé)釁^(qū)域未采取隔熱措施，直接導(dǎo)致陽(yáng)極失效。

3. 酸堿環(huán)境失衡。適用 pH 值 6-8 中性環(huán)境，強(qiáng)酸（pH＜5）會(huì)加速鋅帶溶解，縮短壽命；強(qiáng)堿（pH＞9）會(huì)形成致密鈍化膜，阻斷電流輸出。化工污染區(qū)、鹽堿地未做環(huán)境預(yù)處理，引發(fā)快速失效。

4. 腐蝕性介質(zhì)干擾。土壤含高氯離子、硫酸鹽還原菌，會(huì)破壞鋅表面氧化膜，引發(fā)局部腐蝕。長(zhǎng)期積水、厭氧環(huán)境會(huì)加速鋅帶消耗，導(dǎo)致不均勻溶解斷裂。

施工安裝不規(guī)范（直接原因）

1. 連接質(zhì)量差。焊接虛焊、漏焊、壓接不緊實(shí)，接觸電阻＞0.01Ω，電流傳導(dǎo)受阻。接頭未做防腐密封，土壤水分滲入引發(fā)接頭腐蝕斷路。鋅帶對(duì)接重疊長(zhǎng)度不足、焊接不牢，后期受力斷裂。

2. 敷設(shè)與回填違規(guī)。鋅帶過(guò)度彎曲（彎曲半徑＜10 倍帶寬）導(dǎo)致開(kāi)裂。回填混入石塊、建筑垃圾，砸傷鋅帶。填包料不足、壓實(shí)不夠，陽(yáng)極與土壤接觸不良，接地電阻過(guò)高。埋深不足凍土層，凍脹導(dǎo)致鋅帶斷裂。

3. 布置不合理。與被保護(hù)結(jié)構(gòu)距離過(guò)近（＜100mm）引發(fā)短路，或過(guò)遠(yuǎn)（＞300mm）電流衰減過(guò)快。長(zhǎng)距離未設(shè)連接點(diǎn)，中間斷裂后無(wú)法導(dǎo)電。強(qiáng)干擾區(qū)未做絕緣防護(hù)，受雜散電流影響失效。

運(yùn)行維護(hù)缺失（加速因素）

1. 長(zhǎng)期過(guò)載運(yùn)行。設(shè)計(jì)電流密度過(guò)高，或與其他陽(yáng)極系統(tǒng)干擾，導(dǎo)致鋅帶過(guò)度消耗，壽命縮短 30%-50%。

2. 物理?yè)p傷未修復(fù)。后期施工、地質(zhì)沉降導(dǎo)致鋅帶斷裂、電纜破損，未及時(shí)檢測(cè)修復(fù)，保護(hù)系統(tǒng)中斷。

3. 缺乏定期檢測(cè)。未按周期測(cè)量保護(hù)電位、接地電阻，失效初期未發(fā)現(xiàn)，直至結(jié)構(gòu)腐蝕穿孔才察覺(jué)。

避免失效需嚴(yán)把材料關(guān)，選用合格產(chǎn)品；規(guī)范施工，嚴(yán)控連接、敷設(shè)、回填質(zhì)量；適配環(huán)境選型，高溫高阻區(qū)改用其他陽(yáng)極；定期維護(hù)檢測(cè)。多環(huán)節(jié)把控，可確保帶狀鋅合金陽(yáng)極達(dá)到設(shè)計(jì)壽命，實(shí)現(xiàn)長(zhǎng)效防腐。
