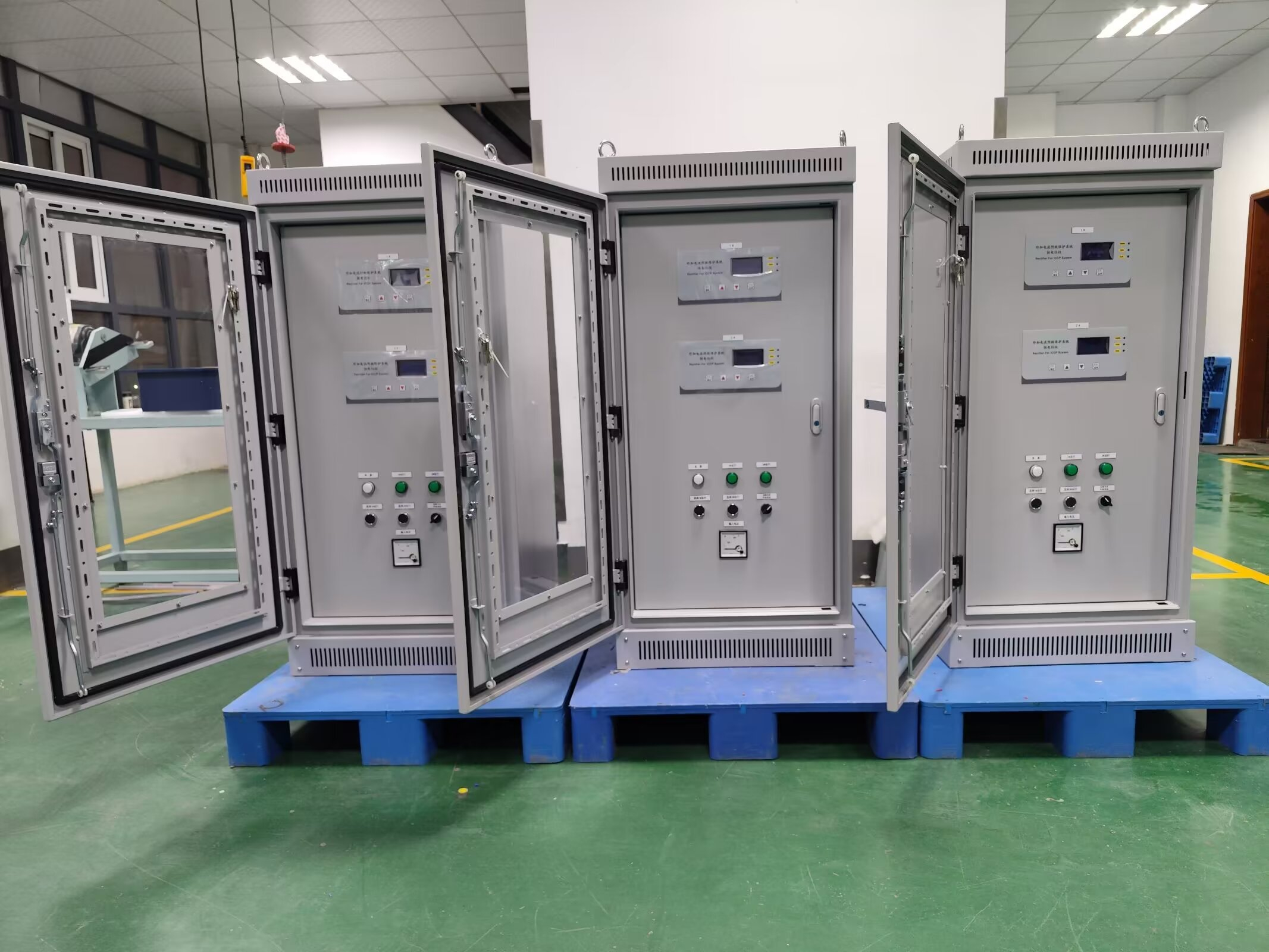

電源整流恒電位控制儀
電源整流恒電位控制儀是一種陰極保護電源設備,通過負反饋閉環控制實現電位精準恒定,具備高精度、自適應、智能化及強防護等特性,廣泛應用于長輸管道、海洋工程、城市管網等領域,顯著提升防腐效率并降低維護成本。
以下是其工作原理和核心功能的詳細描述:
工作原理:基于負反饋閉環控制原理,通過電位監測-信號比較-電流調節-閉環穩定四步動態平衡,確保被保護金屬電位穩定在防腐所需的最佳范圍。具體包括電位測量、信號比較與放大、電流調節和閉環穩定四個步驟2。
核心功能:
高精度電位控制:采用深度負反饋差動放大器,結合可控硅整流技術,實現輸出電流的毫秒級響應,電位控制精度達±5mV(部分型號可提升至±1mV)2。
多模式切換與自適應調節:支持恒電位/恒電流/恒槽壓多模式切換,響應時間0.1秒,具備IR降補償功能,消除土壤電阻引起的誤差,真實電位測量精度達±1mV2。
數據采集與遠程監控:實時監測輸出電流、輸出電壓、保護電位等關鍵參數;部分設備支持遠程通信,方便用戶遠程查看運行狀態、排查故障2。
冗余設計與強防護:雙電源熱備份 模塊化插拔結構,關鍵元件MTBF(平均無故障時間)10萬小時,設計壽命超20年。具備極性反接保護、防雷保護、過流及過壓保護、過熱保護等功能2。
應用場景:廣泛應用于長輸管道、海洋工程、城市管網等領域,顯著提升防腐效率并降低維護成本2。
技術參數:包括輸入電源、輸出特性、精度與穩定性、環境適應性等方面的具體參數,以滿足不同應用場景的需求2。
綜上所述,電源整流恒電位控制儀是一種高度集成化、智能化的陰極保護設備,能夠有效保障金屬結構的防腐蝕性能,延長其使用壽命。
|
