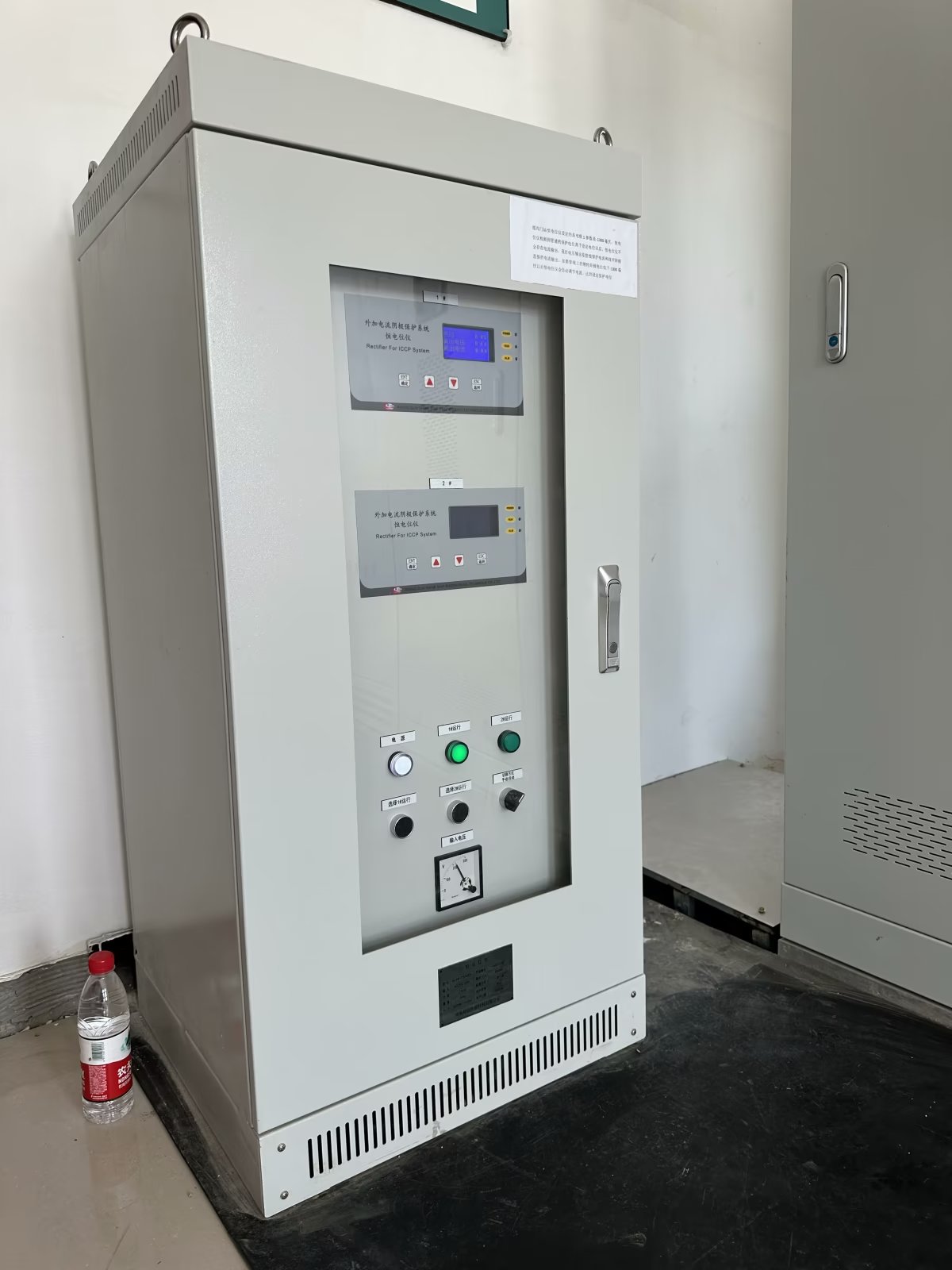

管道外加電流陰極保護恒電位儀一體機的工作原理主要包括以下幾個步驟:
電位采集:參比電極持續監測被保護金屬結構(如管道)的實際電位,并將其轉化為電信號傳遞給恒電位儀1。
電位對比:設備內部的比較放大器將采集到的實際電位與預設的保護電位(如-0.85V~-1.2V,因介質不同調整)進行對比,計算兩者的差值1。
電流調節:根據電位差值,控制電路通過移相觸發等方式調整可控硅的導通狀態,改變輸出電流的大小(或方向)1。
閉環穩定:調整后的電流通過陽極系統施加到被保護體,使其電位向設定值靠攏,直至實際電位與預設值一致,形成持續的閉環調節1。
通過上述過程,恒電位儀一體機能夠確保管道始終處于被保護狀態,有效抑制腐蝕反應,延長管道的使用壽命123。此外,該一體機還具有集成度高、操作簡便、高效節能和適應性強等特點,適用于石油天然氣管道、化工管道等多種場景
