一、極化試片的安裝方式1. 埋地環境安裝

選址開挖：在被保護結構側方0.5-1米處，開挖尺寸≥30cm×30cm×30cm 的坑體，確保土壤類型與結構周邊一致；

基礎處理：坑底鋪設5-10cm 細沙或膨潤土，保證試片與土壤充分接觸，避免尖銳石子劃傷試片表面；

試片固定：用非金屬支架將試片水平固定，確保試片上表面與被保護結構表面平齊，有效測試面完全裸露；

導線布置：引出導線外套絕緣套管，沿測試樁方向鋪設，接頭做防腐密封處理；

回填壓實：分層回填原土并輕輕壓實，避免試片位移，回填后標記安裝位置。2. 海洋/水環境安裝（平臺、海底管道）

位置選擇：固定在被保護結構的全浸區，避開水流湍急區和機械損傷風險區；

固定方式：采用不銹鋼夾具或非金屬支架，將試片緊貼結構表面固定，確保與海水充分接觸；

導線防護：導線采用水下專用防腐電纜，接頭做防水密封，避免海水侵蝕導致短路。

3. 狹小空間安裝（閥井、管廊）

緊貼固定：將矩形試片通過膨脹螺栓固定在結構外壁，或嵌入管廊底板預留孔，確保與結構表面平齊；

環境優化：若空間干燥，可填充細沙 少量蒸餾水，提升試片與電解質的接觸效果；

導線收納：導線整理后固定在測試樁內，避免雜亂導致破損。

4. 臨時監測安裝

簡易安裝：直接將試片埋設于結構周邊土壤中，用重物壓實固定，導線臨時引出至地面，測試完成后可回收試片。

注意要點：臨時安裝仍需保證試片與結構同深度、同環境，避免因安裝簡陋導致數據失真。

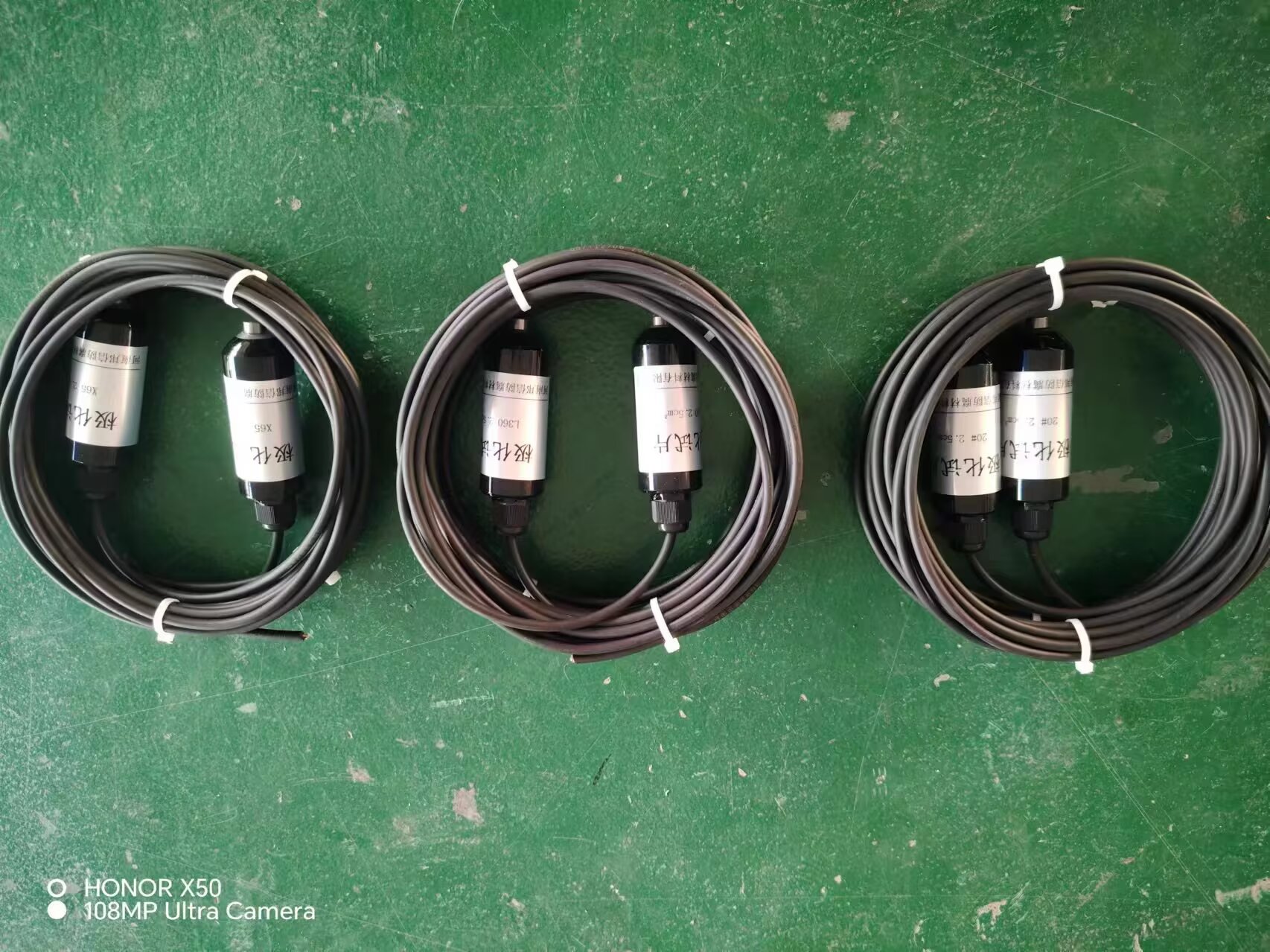

二、極化探頭的安裝方式

1. 埋地環境安裝

鉆孔定位：用鉆機在結構側方 0.5-1 米處鉆孔，避免破壞結構防腐層；

探頭放置：將探頭垂直放入孔中，確保探頭底部與坑底細沙層接觸，內置參比電極朝向結構側；

回填密實：填充與原土同類型的細土或?qū)Ｓ没靥畈牧希p輕壓實，保證探頭與土壤良好接觸，消除空隙導致的IR 降干擾；

線纜連接：探頭引出線纜接入測試樁或遠程監測模塊，線纜做防雷、防腐處理。

2. 海洋/深海環境安裝

固定方式：采用水下機器人輔助安裝，將探頭通過專用夾具固定在結構表面，或埋設于結構周邊海床中；

抗干擾設計：探頭外殼需具備抗洋流沖擊能力，內置鹽橋結構需貼近被保護結構，消除海水電阻率差異導致的誤差；

數據傳輸：通過水下電纜或無線傳輸模塊連接至平臺控制系統，確保深海高壓環境下的密封性。

3. 在線監測系統集成安裝

安裝流程：

預埋設計：在管廊建設階段預留探頭安裝孔，探頭嵌入后用環氧砂漿固定，確保長期穩定；

系統對接：探頭輸出信號接入?yún)^(qū)域監測主機，支持 4-20mA 電流信號或 RS485 通訊協議，實現數據遠程上傳；

供電保障：搭配太陽能供電或工業電源，確保無人值守場景下持續運行。

4. 復雜環境特殊安裝

抗干擾安裝：探頭與被保護結構間距調整至 0.3-0.5 米，增加鹽橋長度確保與結構電位場同步；

防腐強化：探頭外殼采用鈦合金或 PTFE 材料，線纜外套防腐套管，接頭做雙重密封處理，延長使用壽命。
