一、安裝核心原則
安裝需遵循“定位精準、填料密實、連接可靠、防護到位” 四大原則，嚴格執行GB/T 21448-2017《埋地鋼質管道陰極保護技術規范》與SY/T 0096-2013《陰極保護用輔助陽極技術條件》，確保陽極電流均勻輸出、壽命達標。
二、通用安裝流程
（一）前期準備階段
現場勘查與定位：用地質雷達/管線探測儀排查地下障礙物，陽極安裝位置距被保護金屬≥15m；
實測土壤電阻率、地下水位，確定安裝方式與深度，標記鉆孔/開挖范圍。
材料與設備校驗：檢查項目陽極本體外觀無裂紋、尺寸符合設計表面平整，無砂眼、銹蝕
填料：焦炭粒徑2~5mm、含碳量≥85%，干燥無結塊，無雜質；
電纜型號：VV22-1kV 1×16mm2，絕緣層無破損絕緣電阻≥10MΩ；
輔助設備：鉆機、卷揚機、夯實工具、電位測試儀，性能完好，測試儀精度 ±0.01V
安全防護：劃定施工警戒區，設置警示標識；操作人員穿戴絕緣手套、安全帽，深井作業需配通風設備。
（二）核心施工階段
1. 淺埋安裝
步驟 1：開挖寬600~800mm、深≥1.2m 的溝槽，溝底鋪設 10cm 厚細沙找平；

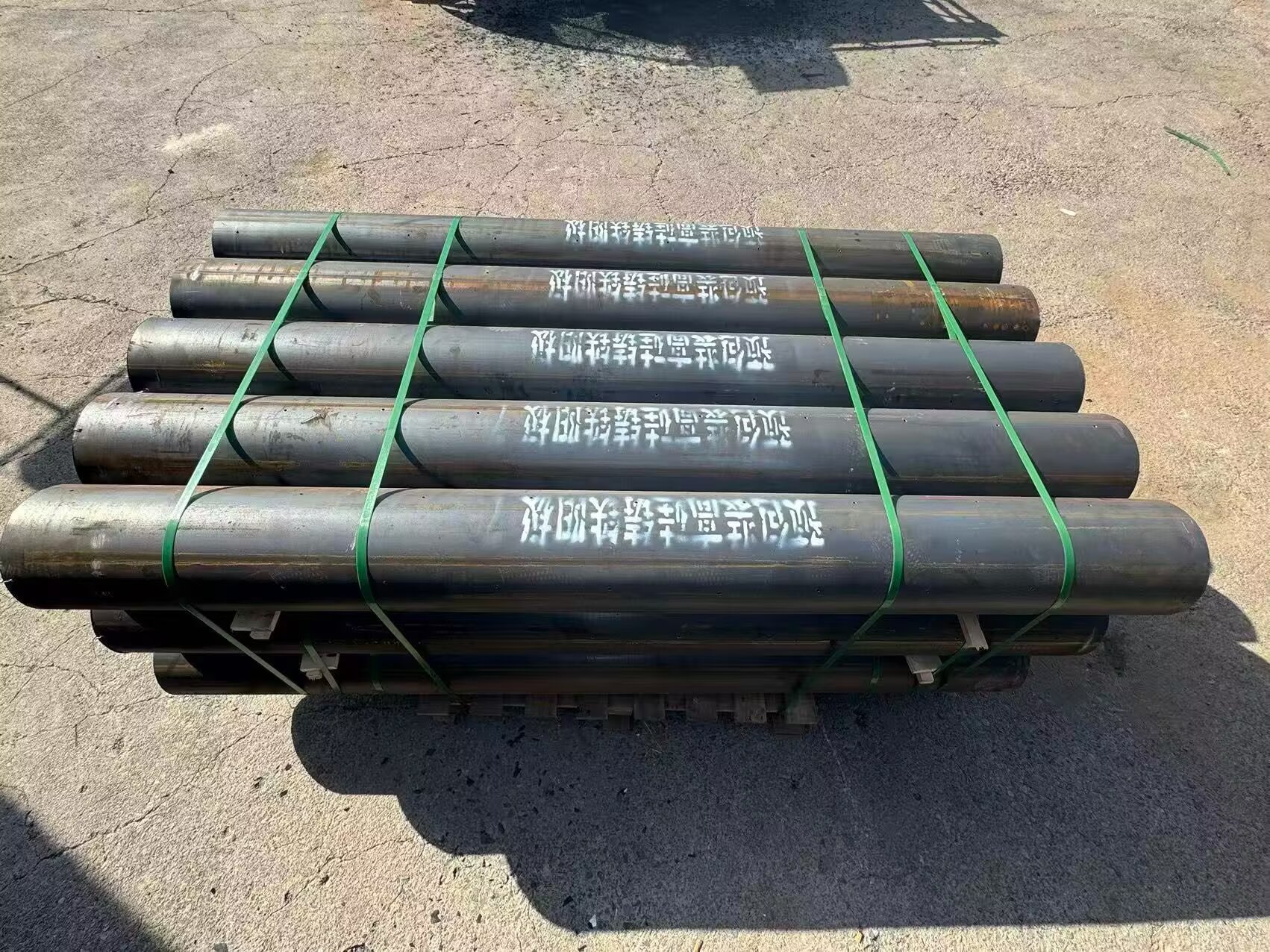

步驟 2：將高硅鑄鐵陽極居中放入溝槽，陽極間距≥3m，引出電纜沿溝壁固定；
步驟 3：分層回填焦炭填料，每回填10~15cm 用搗固機夯實一次，確保填料密實度≥90%，陽極四周填料厚度≥100mm；
步驟 4：電纜穿PVC護管防護，每隔2m用扎帶固定，接頭處纏繞3層絕緣膠帶 熱縮套管密封；
步驟 5：用素土回填溝槽，分層壓實，地表做好標識。
2.深井安裝
步驟 1：用沖擊鉆鉆孔，直徑≥300mm，垂直度偏差≤1%，鉆至設計深度后，清水沖洗孔內泥沙；
步驟 2：將分段陽極用法蘭/螺紋串聯，纏繞絕緣膠帶密封接縫，確保陽極串直線度偏差≤3mm；
步驟 3：用卷揚機勻速下放陽極串，速度0.5m/s，底部距孔底預留 1~1.5m 緩沖層，頂部高出地面0.3~0.5m；
步驟 4：從陽極四周均勻回填焦炭填料，邊回填邊輕搗，避免填料架空，回填至地表下 0.5m；
步驟 5：套入Φ219/273mm 鋼制套管，套管頂部加裝防雨帽，間隙用素土回填壓實，導氣管引出地面≥30cm。
（三）后期調試階段
電氣連接：陽極電纜接恒電位儀正極，被保護金屬接負極，參比電極布置在陽極與被保護體之間；
參數調試：啟動恒電位儀，設定工作電位-1.0V~-1.2V（SCE），實測接地電阻≤3Ω；
驗收記錄：記錄電位、電流、接地電阻數據，拍攝陽極安裝位置照片，整理施工檔案。
|
